推奨支柱・基礎寸法表

ワイドミラーの推奨支柱・基礎寸法表（風速40m/sec）

ワイドミラーの推奨支柱・基礎寸法表です。

※サイズについてはこちらをご覧ください。
※観測角についてはこちらをご覧ください。

ワイドミラー Lサイズ

spacer
spacer   タイプ spacer   縦×横 spacer   支柱寸法 spacer   根入れ spacer   基礎寸法 spacer   クリアランス spacer
  シングル   900×1350   φ76.3×3.2×4000   1200   500×500×1200   1900
  シングル   900×1350   φ89.1×3.2×4400   1200   500×500×1200   2500
  ダブル   （900×1350）×2   φ101.6×4.2×4800   1500   500×500×1500   2500
spacer

ワイドミラー Mサイズ

spacer
spacer   タイプ spacer   縦×横 spacer   支柱寸法 spacer   根入れ spacer   基礎寸法 spacer   クリアランス spacer
  シングル   740×1080   φ76.3×3.2×4000   900   500×500×1000   2500
  ダブル   （740×1080）×2   φ89.1×3.2×4400   1200   500×500×1200   2400
  ダブル   （740×1080）×2   φ101.6×4.2×4800   1500   500×500×1500   2500
spacer

ワイドミラー Sサイズ

spacer
spacer   タイプ spacer   縦×横 spacer   支柱寸法 spacer   根入れ spacer   基礎寸法 spacer   クリアランス spacer
  シングル   600×900   φ76.3×3.2×4000   900   500×500×900   2500
  ダブル   （600×900）×2   φ89.1×3.2×4400   1100   500×500×1100   2500
spacer
line

舗装路用

ワイドミラー Lサイズ

spacer
spacer   タイプ spacer   縦×横 spacer   支柱寸法 spacer   根入れ spacer   基礎寸法 spacer   クリアランス spacer
  シングル   900×1350   φ76.3×3.2×4000   900   500×500×900   1900
  シングル   900×1350   φ89.1×3.2×4400   900   500×500×900   2500
  ダブル   （900×1350）×2   φ101.6×4.2×4800   1100   500×500×1100   2500
spacer

ワイドミラー Mサイズ

spacer
spacer   タイプ spacer   縦×横 spacer   支柱寸法 spacer   根入れ spacer   基礎寸法 spacer   クリアランス spacer
  シングル   740×1080   φ76.3×3.2×4000   700   500×500×700   2500
  ダブル   （740×1080）×2   φ89.1×3.2×4400   900   500×500×900   2400
  ダブル   （740×1080）×2   φ101.6×4.2×4800   1100   500×500×1100   2500
spacer

ワイドミラー Sサイズ

spacer
spacer   タイプ spacer   縦×横 spacer   支柱寸法 spacer   根入れ spacer   基礎寸法 spacer   クリアランス spacer
  シングル   600×900   φ76.3×3.2×4000   700   500×500×700   2500
  ダブル   （600×900）×2   φ89.1×3.2×4400   800   500×500×800   2500
spacer
line
spacer
spacer 重量 spacer   Lサイズ spacer   28kg spacer
  Mサイズ   16kg
  Sサイズ   10kg
spacer
備考：

注意板不設置時にての設計です。

・L サイズをφ76.3 の支柱に取り付ける場合、クリアランスは1900 以下となります。

・Ｍサイズをφ89.1 の支柱にダブルで設置される場合、クリアランスは2400 以下となります。
クリアランスを2400 以上必要とされる場合にはφ101.6 の支柱をご使用ください。

・ダブル設置時における鏡面開き角120°時の強度計算です。
開き角が120°以上になる時はクリアランスを低くする必要があります。

推奨支柱・基礎寸法表の印刷はこちら
（別窓が開きます。）
印刷
舗装路　推奨支柱・基礎寸法表の印刷はこちら
（別窓が開きます。）
印刷

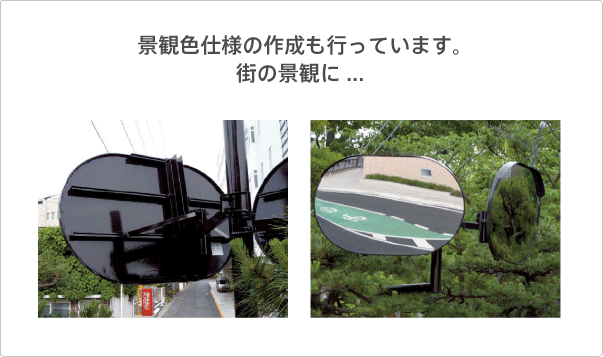

背景色仕様
