観測角について

観測角とは？

※観測角の簡易測定表の印刷はこちら。（別窓が開きます。）

観測角とは、下の図のように観測地点Aから観測地点Bをカーブミラーで確認しようとした時にできる角度のことを指します。

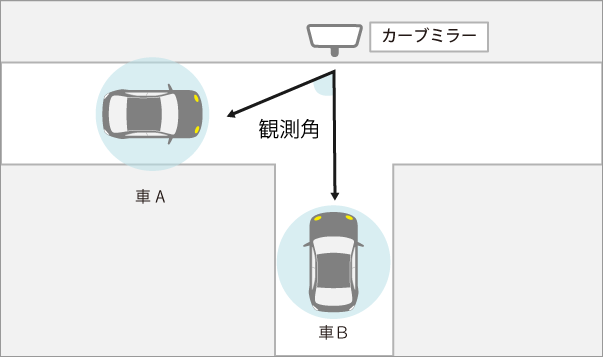

また下のような交差点でも同じです。
観測角の数値を測りたい場合は下の表を参照してください。

下にある簡易測定表を使い、観測角を計算することができます。
観測角が判明しましたら、セーフティミラーの適正使用範囲に照らし合わせて、Ａタイプ・Ｂタイプ・Ｃタイプから選択します。

上の図（図1）のようにカーブミラーから車両進入方向の両翼に伸ばした延長線上の5 メートル離れた測定地点Ａ、Ｂ間の距離Ｘを測定します。
簡易測定表より測定した距離Ｘの近似値からおおよその観測角（角度Ｙ）を求めることができます。

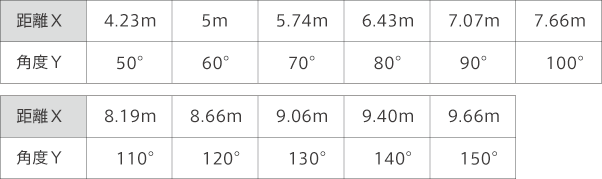

簡易測定表

（例）距離Ｘが9.40メートルの場合、観測角（角度Y）は140°となります。

ワイドミラーの適正使用範囲

観測角が判明しましたら、下のＡタイプ・Ｂタイプ・Ｃタイプの三つのタイプの内、ひとつのタイプを選びます。
（三つのタイプの詳しい説明はワイドミラーの種類へ）
